JYG係列空心槳葉幹燥機

所屬分類:幹燥設備係列

產品概述:槳葉幹燥機是一種在設備內部設置攪拌槳,使濕物料在槳葉的攪動下,與熱載體以及熱表麵充分接觸,從而達到幹燥目的的低速攪拌幹燥器,結構形式一般為臥式,雙軸或四軸。槳葉式幹燥機分為熱風式和傳導式。熱風式即通過熱載體(如熱空氣)與被幹燥的物料相互接觸並進行幹燥,…

在線谘詢

產品介紹

  該產品可對膏狀、顆粒狀、粉狀、漿狀物料間接加熱或冷卻,可完成幹燥、冷卻、加熱、滅菌(jun1)、反應、低溫燃燒等單元操作。設備中特殊的楔型攪拌傳熱槳葉具有較高的傳熱效率和傳熱麵自清潔功能。

工作原理

  空心軸上密集排列著楔型中空槳葉,熱介質經空心軸流經槳葉。單位有效容積內傳熱麵積很大,熱介質溫度從-40℃到320℃,可以是水蒸汽,也可以是液體型:如熱水、導熱油等。間接傳導加熱,沒有攜帶空氣帶走熱量,熱量均(jun1)用來加熱物料。熱量損失僅為通過器體保溫層向環境的散熱。楔型槳葉傳熱麵具有自清潔功能。物料顆粒與楔型麵的相對運動產生洗刷作用,能夠洗刷掉楔型麵上附著物料,使運轉中一直保持著清潔的傳熱麵。槳葉幹燥機的殼體為Ω型,殼體內一般安排二到四根空心攪拌軸。殼體有密封端蓋與上蓋,防止物料粉塵外泄而充分發揮作用。
   傳熱介質通過旋轉接頭,流經殼體夾套及空心攪拌軸,空心攪拌軸依據熱介質的類型而具有不同的內部結構,以保證更好的傳熱效果。

性能特點

◎槳葉幹燥機能耗低: 由於間接加熱,沒有大量攜帶空氣帶走熱量,幹燥器外壁又設置保溫層,對漿狀物料,蒸發1kg水僅需1.2kg水蒸汽。
◎槳葉幹燥機係統造價低: 單位有效容積內擁有巨大的傳熱麵,就縮短了處理時間,設備尺寸變小。就極大地減少了建築麵積及建築空間。
◎處理物料範圍廣: 使用不同熱介質,既可處理熱敏性物料,又可處理需高溫處理的物料。常用介質有:水蒸汽、導熱油、熱水、冷卻水等。
既可連續操作也可間歇操作,可在很多領域應用。
◎環境汙染小: 不使用攜帶空氣,粉塵物料夾帶很少。物料溶劑蒸發量很小,便於處理。對有汙染的物料或需回收溶劑的工況,可采用
閉路循環。
◎操作費用低:的結構。磨損量小,維修費用很低。  
◎操作穩定:由於楔型槳葉特殊的壓縮--膨脹攪拌作用,使物料顆粒充分與傳熱麵接觸,在軸向區間內,物料的溫度、濕度、混合度梯度很小,從而保證了工藝的穩定性。

適應物料

  槳葉幹燥機已成功地用於食品、化工、石化、染料、工業汙泥等領域。設備傳熱、冷卻、攪拌的特性使之可以完成以下單元操作:燃燒(低溫)、冷卻、幹燥(溶劑回收)加熱(融化)、反應和滅菌。攪拌槳葉同時又是傳熱麵,使單位有效容積內傳熱麵積增大,縮短了處理時間。楔型槳葉傳熱麵又具有自清潔功能。壓縮--膨脹攪拌功能使物料混和均勻。物料沿軸向成"活塞流"運動,在軸向區間內,物料的溫度、濕度、混合度梯度很小。用導熱油做熱介質槳葉幹燥機可完成低溫燃燒工作。如:二水硫酸鈣(Ca2SO4·2H2O) 燃燒轉化為半水硫酸鈣(Ca2SO4·1/22H2O)。碳酸氫鈉(NaHCO3)經煆燒轉化為純堿(Na2HCO3)等。通入冷卻介質,如水、冷卻鹽水等即可用來冷卻。如:使用於純堿行業的槳葉式涼堿機,取代老式的空氣冷卻涼堿機,節省了能源及尾氣處理設備,降低了操作費用。幹燥設備的主要功能,不使用熱空氣,使溶劑回收、能源消耗、環境控製處於易處理的理想狀態。對需回收溶劑、易燃易氧化熱敏性物料尤為適應。已廣泛用於精細化工、石化、染料行業。軸向區間內,溫度、濕度、混合度的均勻性,使得設備可用來加熱或融化,或進行一些固體物料反應。在複合肥及變性澱粉行業均已成功使用。槳葉幹燥機可用來對食物和麵粉進行滅菌處理。單位有效容積內大的加熱麵積,很快就將物料加熱到滅菌溫度,避免了長時間加熱而改變物料品質。

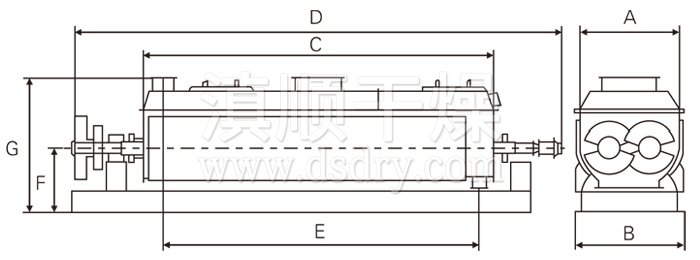

安裝結構示意圖

空心槳葉幹燥機結構示意圖

技術規格

項目/ 型號 JYG3 JYG9 JYG13 JYG18 JYG29 JYG41 JYG52 JYG68 JYG81 JYG95 JYG110
傳熱麵積(m2) 3 9 13 18 29 41 52 68 81 95 110
有效容積(m3) 0.06 0.32 0.59 1.09 1.85 2.8 3.96 5.21 6.43 8.07 9.46
轉速範圍 15-30 10-25 10-25 10-20 10-20 10-20 10-20 10-20 5-15 5-15 5-10
功率 2.2 4 5.5 7.5 11 15 30 45 55 75 95
器體寬A(mm) 306 584 762 940 1118 1296 1476 1652 1828 2032 2210
總寬B(mm) 736 841 1066 1320 1474 1676 1854 2134 1186 2438 2668
器體寬C(mm) 1956 2820 3048 3328 4114 4724 5258 5842 6020 6124 6122
總長D(mm) 2972 4876 5486 5918 6808 7570 8306 9296 9678 9704 9880
進出料距E(mm) 1752 2540 2768 3048 3810 4420 4954 5384 5562 5664 5664
中心高F(mm) 380 380 534 610 762 915 1066 1220 1220 1220 1220
總高H(mm) 762 838 1092 1270 1524 1778 2032 2362 2464 2566 2668
進汽口N(寸) 3/4 3/4 1 1 1 1 11/2 11/2 11/2 11/2 2
出水口O(寸) 3/4 3/4 1 1 1 1 11/2 11/2 11/2 11/2 2
視頻集錦

    暫無視頻集錦...

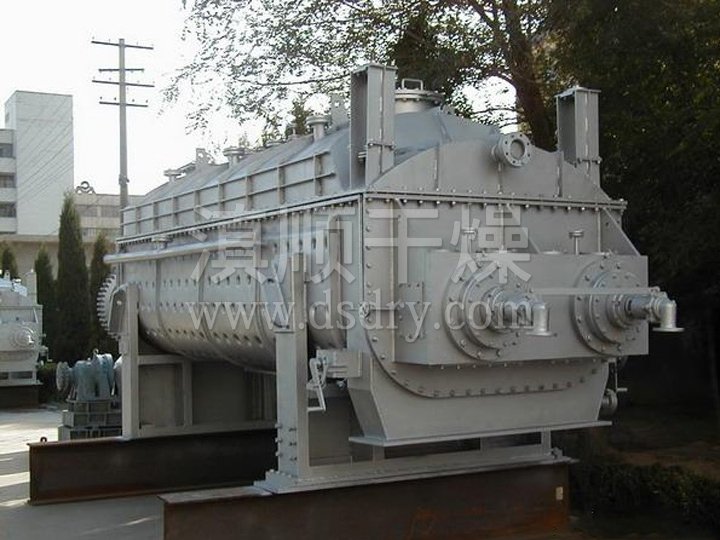

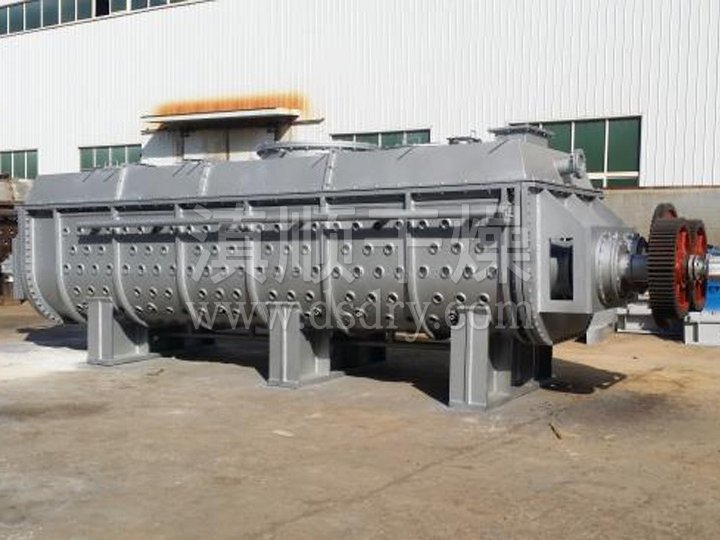

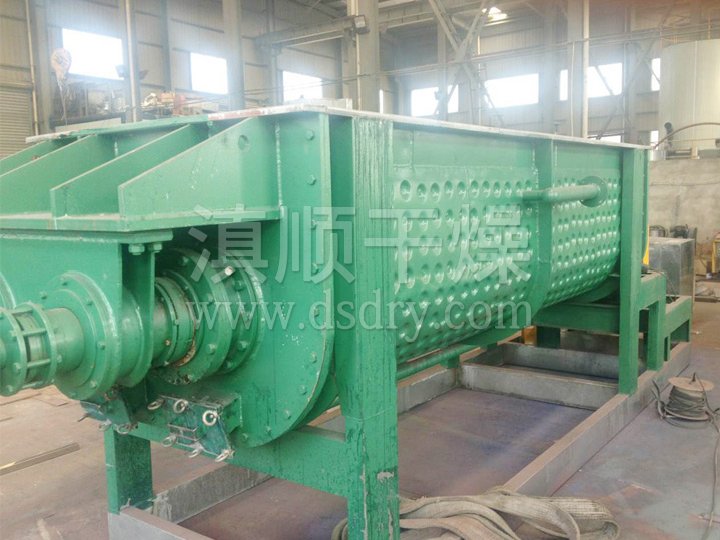

圖片集錦
