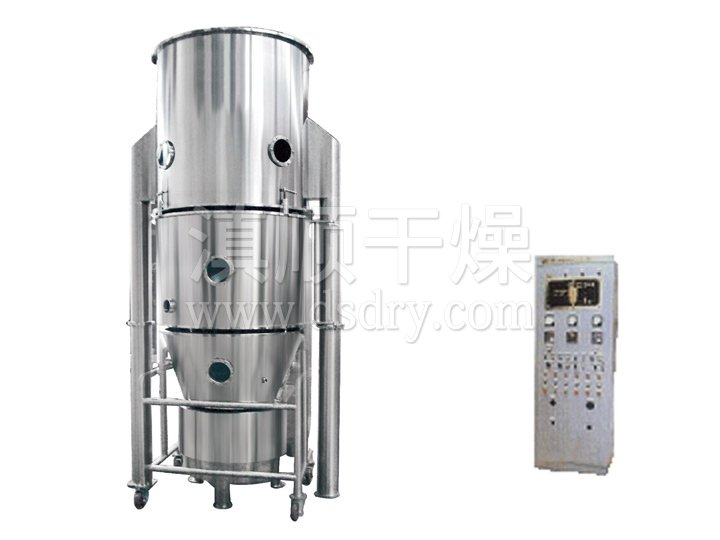

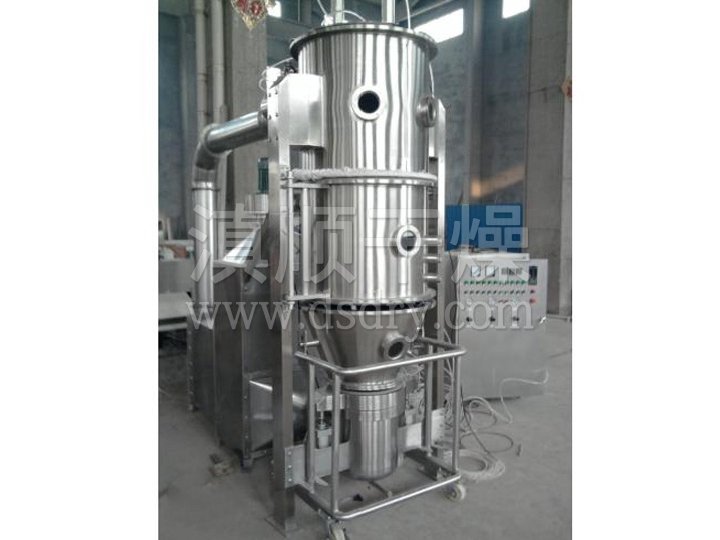

PGL係列噴霧幹燥製粒機

產品概述

  本機組是一種可以同時完成幹燥和造粒的裝置。按工藝要求可以調節料液泵的壓力、流量、噴孔的大小，得到所需的按一定大小比例的球形顆粒。
  本機組工作過程為料液通過隔膜泵高壓輸入，噴出霧狀液滴，然後同熱空氣並流下降，大部分粉粒由塔底排料口收集，廢氣及其微小粉末經旋風分離器分離，廢氣由抽風機排出，粉末由設在旋風分離器下端的授粉筒收集，風機出口還可裝備二級除塵裝置，回收率在96－98％以上。
  本機組與物料接觸部分的塔體、管道、分離器的材料，均采用SUS304製作。在塔體內部與外殼之間有足夠的保濕層，填充材料為超細玻璃棉，塔體設有觀察門、視鏡、光源及控製儀表，由電器控製操作台控製和顯示。

產品應用

製藥工業：片劑、衝劑、膠囊劑顆粒；低糖、無糖的中成藥顆粒； 食品：可可、咖啡、奶粉、顆粒果汁、調味品等； 其它行業：農藥、飼料、化肥、顏料、染料等。

產品特點

1、幹燥速度快，料液經霧化後表麵積大大增加，在熱風氣流中，瞬間就可蒸發95％－98％的水份，完成幹燥的時間僅需要十幾秒到數十秒種，特別適用於熱敏性物料的幹燥。
2、所有產品為球狀顆粒，粒度均勻，流動性好，溶解性好，產品純度高，質量好。
3、使用範圍廣，根據物料的特性，可以用熱風幹燥， 也可以用冷風造粒，對物料的適應性強。
4、操作簡單穩定，控製方便，容易實現自動化作業。

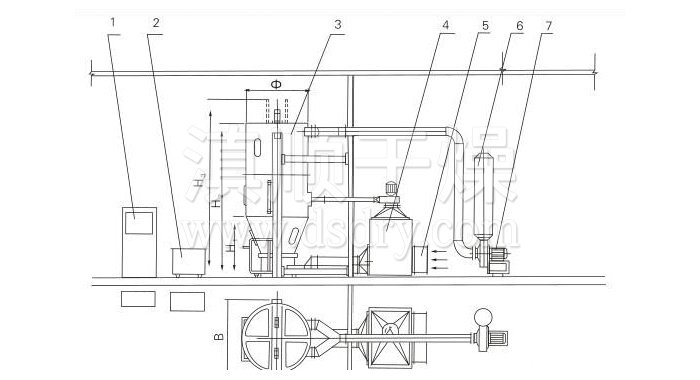

結構示意圖

1、控製櫃 2、輸液小車 3、主機 4、換熱櫃 5、亞高效過濾器 6、消聲器 7、引風機

技術參數

項 目		單位/機型	PGL-3B	PGL-5B	PGL-10B	PGL-20B	PGL-30B	PGL-80B	PGL-120B
流浸膏	min	kg/h	2	4	5	10	20	60	100
	max	kg/h	4	6	15	30	40	100	140
沸騰能力	min	kg/批	2	6	10	30	60	100	150
	max	kg/批	6	15	30	80	160	250	450
液體比重		kg/L	≤1.30
原料容器量		L	26	50	220	420	620	980	1600
容器直徑		mm	400	550	770	1000	1200	1400	1600
引風機功率		kw	3.0	5.5	7.5	11	15	18.5	30
輔風機功率		kw	0.35	0.75	0.75	1.20	2.20	2.20	4
蒸汽	耗量	kg/h	40	70	99	210	300	366	465
	壓力	Mpa	0.40-0.60
電熱型功率		kw	9	15	21	25.5	51.5	60	75
壓縮空氣	耗量	m3/min	0.5	0.8	0.8	0.9	1.1	1.3	1.8
	壓力	Mpa	0.40-0.60
作業溫度		°C	室溫-160°C自動調節
產品水份		%	≥0.2
物料收得率		%	≥99
設備噪音		dB	<77
主機尺寸	Φ	mm	400	550	770	1000	1200	1400	1600
	H1	mm	940	1050	1070	1220	1570	1590	1690
	H2	mm	1900	2360	2680	3150	3630	4120	5050
	H3	mm	2050	2590	3020	3600	4180	4770	5800
	B	mm	740	890	1110	1420	1620	1820	2100

選型例：要求每批次處理流浸膏量 I=120kg（含固量為30%）、種子量II=60kg，可由I、II得出理論成品量 M=mI+mII=120kgx30%+60kg=96kg，工作時間T=120kg/30kg/h=4h,技術參數欄中可查出沸騰量為標準載荷範圍，故以每班完成兩個批次，選用PGL-30型較為適宜。
